ゴールコン

建設大臣認定擁壁ゴールコンは、140の認定断面を取得しております。
建築・土木の分野で安全性と構造性能が証明されています。


認定書

技術審査証明書
ゴールコンとは

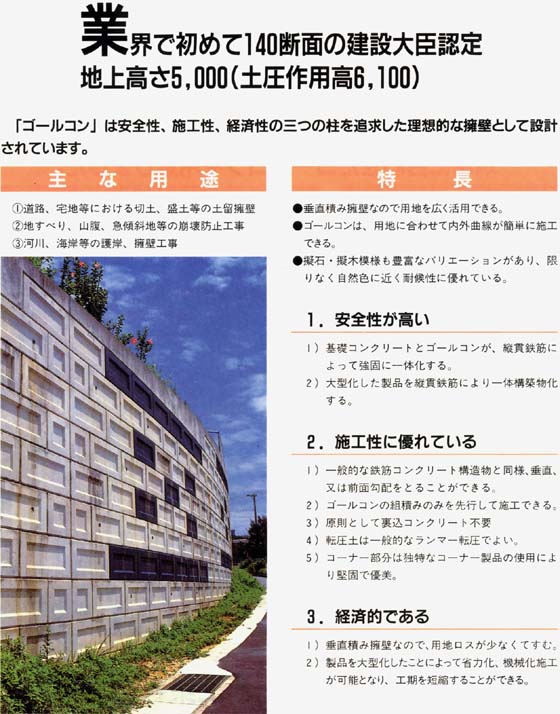

宅地造成等規制法施工令第15条認定擁壁として、業界初140断面の建設大臣認定を受けております。地上高さ5,000（土圧作用高6,000）の施工ができます。これまで難所だった曲り部もコーナー製品の追加認定でクリアできます。平成9年6月11日の土木技術審査証明取得によりさらに高さのある構築ができるようになりました。道路擁壁、その他壁高10.0mまで構築出来ます。

ゴールコン擁壁は、鉄筋コンクリート擁壁の壁部分に積み上げ式の構造用プレキャストコンクリートブロック（ゴールコン部材）を使用し、基礎コンクリート定着した鉛直鉄筋とゴールコン部材を中込めコンクリートにより一体化させた擁壁です。
用途
道路、宅地等における切土、盛土等の土留擁壁
地滑り、山腹、急傾斜地等の崩壊防止工事
安全性
宅地法区域内においては高さ5m以内、土木では10m以内の範囲で認定済みです。
現場打ち鉄筋コンクリート擁壁と同等の構造性能を有することが実大裁荷実験において証明済み。
製品・品質
製品種類がバリエーションにとみ、従来難所であったコーナー部もプレキャスト化で自由に対応出来ます。
十分に管理された工場で生産されるため、高品質で均一の製品を提供出来ます。
景観
ゴールコン部材表面に化粧（模様・着色）を施すことができ、周辺環境との調和がはかれます。
施工性
ゴールコン部材の組積みのみを先行して施行できます。
原則として裏打ちコンクリート不要
裏込土は一般的なランマー転圧で大丈夫です。
基本型で500×1250と運搬しやすい製品寸法となっていますので狭い現場での機械化施工が可能で大型重機は不要です。
経済性
鉛直積みなので、土地の有効活用が図れ用地コストが少なくてすみます。
壁部分の施工に型枠を必要としませんので、現場でのコンクリート工事量も少なく工期短縮や省力化が図れ経済的です。

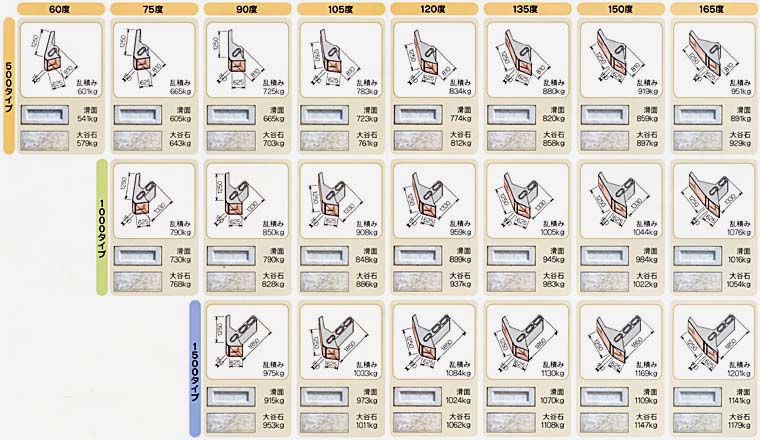

使いやすさを追求したタイプ別ゴールコン部材

基本形（A) 端部調整型1（B） 端部調整型2（W）
500タイプ
1000タイプ
1500タイプ
N1500タイプ

ゴールコン施工手順

1.基礎
土質、高さに適合した設計で基礎コンクリートを打設。打設時に鉛直鉄筋を突出させる。鉄筋間隔は正確に配置し、勾配は壁面勾配と同一に、段違いは基礎に設ける。		 2.ゴールコン1段目
ゴールコンを正位にクレーン車等で吊り、手元2人ですでに固定してある鉛直鉄筋に、ゴールコンの鉛直鉄筋孔を通して据え付ける。
据付け位地、寸法、勾配を測定、調整する。生コンをゴールコン鉛直鉄筋孔の高さの80パーセントまで打設し、振動棒にて突き固める。		 3.ゴールコン2段目
ゴールコンを反位に吊り、鉛直鉄筋にゴールコンの鉛直鉄筋孔を通して据付ける。
据付け位置、勾配等を測定調整する。
4.ゴールコン3段目
ゴールコンを正位、反位交互に設置し、各々その位置を調整しながら積み上げる。3〜4段毎に生コン打設を行い、振動棒にて突き固める。		 5.裏込め（埋め戻し）材料は設計条件に照らしその条件に見合ったもので行うこと。
転圧は30cm程度の撒き出し厚に対しランマー等で入念に行うこと。
擁壁背面の排水の為の透水マット、栗石等の施工工程と調整を図ること。		 6.完成全景


ゴールコン擁壁設計条件リストを御記入頂ければ、
お見積もりが可能です。
こちらを印刷してファックスでお送り下さい。

ゴールコン施工例

月夜野町役場
矢瀬親水公園造成工事		 新治・月夜野・水上
アメニティーパーク造成工事		 黒保根村役場
道路改良工事		 桐生市
樹徳高校寮
高崎土地改良事務所
加藤組
宮城村民間造成
 大間々町擁壁工事 大間々町役場
擁壁工事

ゴールコン擁壁県内施工実績
発注者 現場名 施工業者 施工面積
高崎土地改良事務所 中山間地域総合整備事業 加藤組 370・
ふるさと農道緊急整備事業 長組 175・
県営一般農道整備事業生柏地区 加藤組 420・
ふるさと農道緊急整備事業4工区1工事 塚越土建 410・
渋川土地改良事務所 中山間地域総合整備事業農道5号線 　 120・
富岡土木事務所 特別道路改良（主）下仁田上野線 西毛建設 30・
沼田土木事務所 高泉トンネル 佐田建設 1,335・
藤岡林業事務所 民有林林道開設事業七久保橋倉線 田畑建設 425・
新治・月夜野・水上 アメニティパーク造成工事 佐田建設 1,093・
衛生施設組合 　 　 　
前橋市役所 北部第三土地区画整理事業 宮下工業 880・
道路改良工事 大沢組 50・
渋川市役所 市道元町入沢線道路改良工事 大久保組 430・
　 ： ： 120・
大間々町役場 道路拡幅工事 高草木建設 130・
町道1-7号線道路改良工事 ： 170・
浅原林道工事 　 160・
町道1-7号線擁壁工事 ： 140・
黒保根村役場 村道5012号線道路改良工事 三洋建設 110・
　 村道上野柏山線道路改良工事 三興建設 320・
北橘村役場 老人センター外構工事 池下工業 100・
月夜野村役場 町道矢瀬道路改良工事 五十嵐土建 50・
ＪＲ東日本 安中榛名駅宅地造成工事 鉄建・西松・井上ＪＶ 980・
東京電力 箱島置き場造成工事 小山建設工業 170・
民間 前橋市荒子町 丸徳興業 200・
前橋市 加藤組 90・
高崎市 倭組 135・
安中市 正田工業 100・
桐生市 桐生建設 240・
桐生市菱町 司興業 48・
桐生市菱町 平沢建設 1,100・
渋川市 大久保組 30・
宮城村 奈良興業 135・
富士見村 石北 150・


ゴールコン総断面一覧表はこちら
